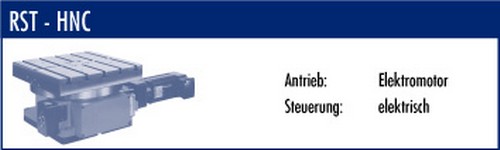

RST - HNC

Produkte > Rundschalttische

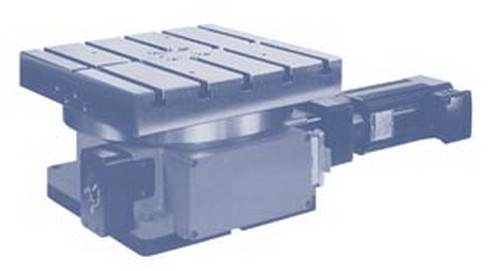

RST H 20 HNC - RST H 50 HNC Hirthzahnverriegelung



Hydraulischer Rundschalttisch abhebend mit Elektrischer Dämpfung und eXterner Steuerung
Speziell für den Einsatz an Rundtaktsonder- oder Montagemaschinen wurde diese Typenreihe „HNC“ entwickelt.
Bei kleinsten Baumaßen der Gehäuse weisen diese Geräte enorme Kräfte auf.
Die Kolbenendstellungen werden über eingebaute elektrische Grenztaster abgetastet und mit zwei separaten 5/2- Wege-Magnetventilen entsprechend verkettet.
Diese externe Ansteuerung bietet die vielfältigsten Möglichkeiten wie z.B. Pendelbewegung, ungleiche Teilschritte u.a.
Auch lässt sich der Schaltzyklus für andere Funktionen unterbrechen. Da bei den Sondermaschinen ein größerer Steuerungsanteil vorhanden ist, können auch diese Ventile im Steuerkasten integriert werden.
Bei diesen HNC-Ausführungen wird die Drehbewegung über einen Servomotor mit Schneckengetriebe erzeugt.
Über separate Drosselrückschlag-Ventile kann die Abhebe- und Verriegelungsbewegung auf die aufgebaute Last eingestellt werden.

Auf Wunsch sind diese Ventile bzw. Ventilkombinationen zusätzlich lieferbar. Das einwandfreie gleichbleibende Fahrverhalten, auch bei großen Last-Schwung-Momenten, ist somit garantiert.
Die Not-Stop-Funktion ist ideal und kann nicht nur als Sicherheits-, sondern auch als Kontrollfunktion verwendet werden. Unentbehrlich ist diese beim Werkzeugwechsel zwischen den Stationen.
Der mechanische Aufbau dieser Geräte bietet höchste Widerstandfähigkeit gegen Bearbeitungskräfte aus allen Richtungen. Die Standardgeräte sind gegen Schwallwasser geschützt.
Für den Einsatz unter starkem Kühlmittelanfall können die Geräte zusätzlich abgedichtet werden.
Ein reichhaltiges Zubehör und Sonderausführungen rundet dieses Programm ab, das kaum noch Wünsche offen lässt.

Hier nur ein kurzer Auszug:
T-Nuten in der Tischplatte, Pneumatikventile oder berührungslose Endschalter anstelle der elektrischen Grenztaster, pneumatischer Gewichtsausgleich.
